一、DHCP

DHCP（动态主机配置协议）是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。

1、主要用途

给内部网络或者网络服务供应商自动分配IP地址。

给用户或者内部网络服务管理员作为对所有计算机作中央管理的手段。

2、DHCP的好处

减少管理员的工作量

避免输入错误的可能

避免IP地址冲突

当更改IP地址段时，不需要重新配置每个用户的IP地址

提高了IP地址段的利用率

方便客户端的配置

3、三大分配模式

自动分配方式（Automatic Allocation），DHCP服务器为主机指定一个永久性的IP地址，一旦DHCP客户端第一次成功从DHCP服务器端租用到IP地址后，就可以永久性的使用该地址。

动态分配方式（Dynamic Allocation），DHCP服务器给主机指定一个具有时间限制的IP地址，时间到期或主机明确表示放弃该地址时，该地址可以被其他主机使用。

手工分配方式（Manual Allocation），客户端的IP地址是由网络管理员指定的，DHCP服务器只是将指定的IP地址告诉客户端主机。

4、工作原理

客户端在网络中搜索服务器
客户端通过广播发送DHCP Discover报文寻找服务器端。

服务器向客户端响应服务
服务器通过单播发送DHCP offer报文向客户端提供IP地址等网络信息，从IP地址池中挑选一个尚未分配的IP地址给客户端。

客户端向服务器发出服务请求
如果有多台DHCP服务器向该客户端发来DHCP-offer报文，客户端只接受第一个收到的DHCP-offer报文并提取IP地址，然后客户端通过广播发送DHCP Request报文来告知服务器端本地选择使用该IP地址。

服务器向客户端提供服务
服务器通过单播发送DHCP Ack报文告知客户端IP地址时合法可用的，并在选项字段中增加IP地址的使用租期信息。

二、DHCP接口模式

接口地址池可动态分配IP地址，范围就是接口的IP地址所在的网段，且只在此接口下生效，当DHCP服务器收到DHCP客户端的请求报文后，DHCP服务器将会使用该接口的地址段给客户端分配地址。

[Huawei]dhcp enable                                  #开启DHCP功能[Huawei]int g0/0/0[Huawei-GigabitEthernet0/0/0]ip add 192.168.10.2 24	 [Huawei-GigabitEthernet0/0/0]dhcp select interface   #基于接口配置DHCP[Huawei-GigabitEthernet0/0/0]dhcp server lease day 7 #配置基于接口的DHCP server租期（默认一天）[Huawei-GigabitEthernet0/0/0]dhcp server excluded-ip-address 192.168.10.200 192.168.10.210 #配置接口地址池中不参与自动分配的IP地址范围为192.168.10.200到192.168.10.210[Huawei-GigabitEthernet0/0/0]dhcp server dns-list 8.8.8.8  #给用户自动分配DNS服务地址

三、DHCP全局模式

[Huawei]dhcp enable                              #开启DHCP功能[Huawei]ip pool 1                                #创建地址池名称[Huawei-ip-pool-1]gateway-list 192.168.10.2      #设置DHCP客户端出口网关地址[Huawei-ip-pool-1]network 192.168.10.2 mask 24   #配置DHCP可分配地址网段，掩码也可用255.255.255.0表示[Huawei-ip-pool-1]dns-list 114.114.114.114	     #配置DHCP分配DNS地址[Huawei-ip-pool-1]excluded-ip-address 192.168.10.250 192.168.10.254  #配置保留地址范围[Huawei-ip-pool-1]static-bind ip-address 192.168.10.88 mac-address 5489-980B-6C51                                                   #绑定IP192.168.10.88固定分配给MAC5489-980B-6C51的机器[Huawei-ip-pool-1]lease day 10                   #租期10天[Huawei-ip-pool-1]int g0/0/0	[Huawei-GigabitEthernet0/0/0]dhcp select global  #配置DHCP为global全局模式

四、DHCP中继代理

DHCPRelay（DHCPR）DHCP中继（也叫做DHCP中继代理）是一个小程序，其可以实现在不同子网和物理网段之间处理和转发dhcp信息的功能。

如果DHCP客户机与DHCP服务器在同一个物理网段，则客户机可以正确地获得动态分配的ip地址。如果不在同一个物理网段，则需要DHCP Relay Agent(中继代理)。

1、简介

用DHCP Relay代理可以去掉在每个物理的网段都要有DHCP服务器的必要,它可以传递消息到不在同一个物理子网的DHCP服务器，也可以将服务器的消息传回给不在同一个物理子网的DHCP客户机。

2、工作原理

当DHCP启动并执行DHCP初始化时，它在本地网络广播配置请求报文

如果本地网络存在DHCP服务器，则可直接进行DHCP配置，不需要DHCP中继

如果本地没有DHCP服务器，则与本地网络相连的且带有DHCP中继功能的网络设备收到该广播报文后，进行适当处理，并转发给指定的在其他网络上的DHCP服务器

DHCP根据客户端提供的信息进行相应配置，并通过DHCP中继将配置发送给客户端，完成对客户端的配置

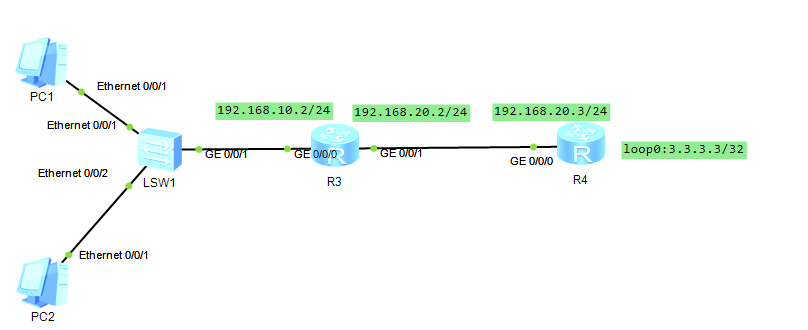

3、命令实例

在这里插入图片描述

[Huawei]dhcp enable         #开启DHCP功能[Huawei]int g0/0/0          #进入下行接口[Huawei-GigabitEthernet0/0/0]ip add ip add 192.168.10.2 24  #接口配置IP[Huawei-GigabitEthernet0/0/0]dhcp select relay              #选取中继模式[Huawei-GigabitEthernet0/0/0]dhcp rel server-ip 192.168.20.3#指向DHCP服务器的地址192.168.20.3请求DHCP服务[Huawei-GigabitEthernet0/0/0]q

总结

DHCP及DHCP中继代理虽然不难，但是得明白其原理，对于以后的知识点串联有一定作用，毕竟以后用到的地方多的是。
